Zpestřete svojí gardenpárty, nebo silvestrovskou oslavu efektním sledováním spotřeby piva! Už nikdy nebudete muset odhadovat kolik piva v sudu zbývá, kolik se spotřebovalo za stávající akci, nebo kolik se spotřebovalo piva za celou sezónu. Měří samozřejmě i cider a limonády 😉

Od verze 1.6 je možné odesílat naměřená data na cloud! ☁
Buď nativní T-REG DataShare, který je zdarma a nevyžaduje žádné složité nastavování, nebo jakýkoliv jiný web na sběr dat (např. český tmep.cz).
Více informací na straně Odesílání dat na cloud.

Máte zájem? Můžete objednat zde >>>

Průtok Ideálně Vypočítán, Ovládání Měří Efektivně Tok Rozlévaný - P.I.V.O.M.E.T.R.
Každý Litřík Ideálně Tě Osvěží, Regulováno Inteligentním Systémem - K.L.I.T.O.R.I.S.

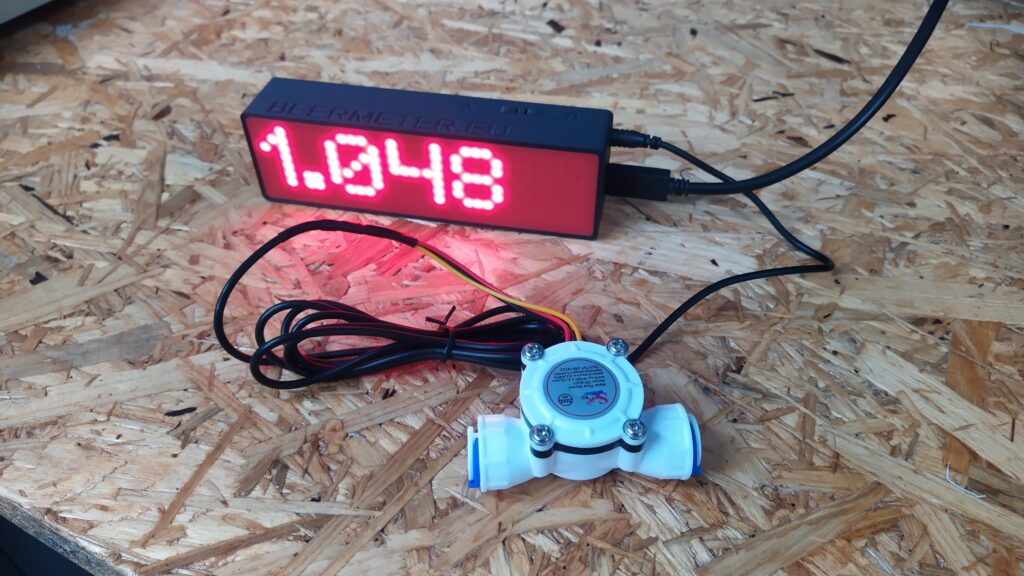

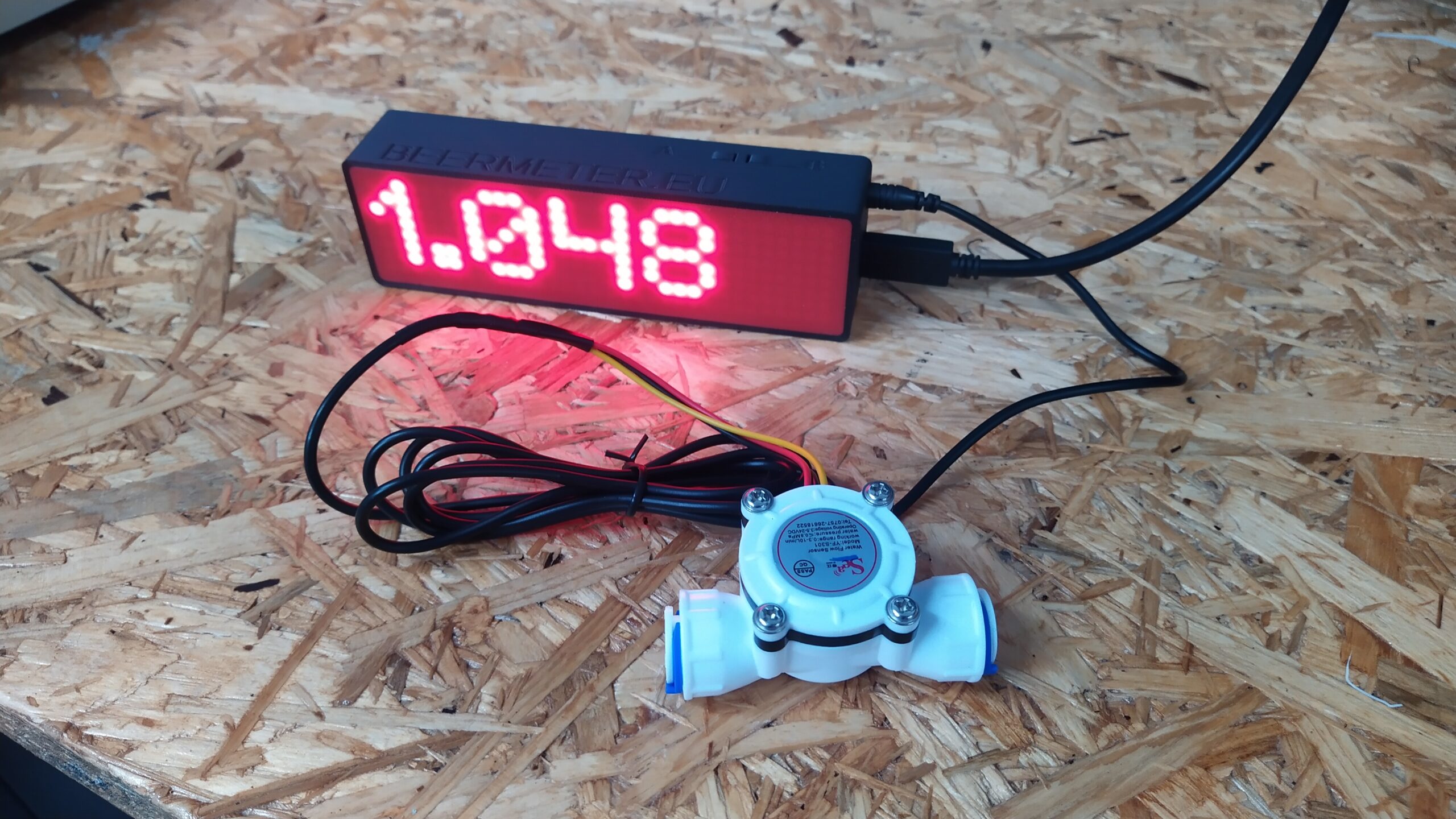

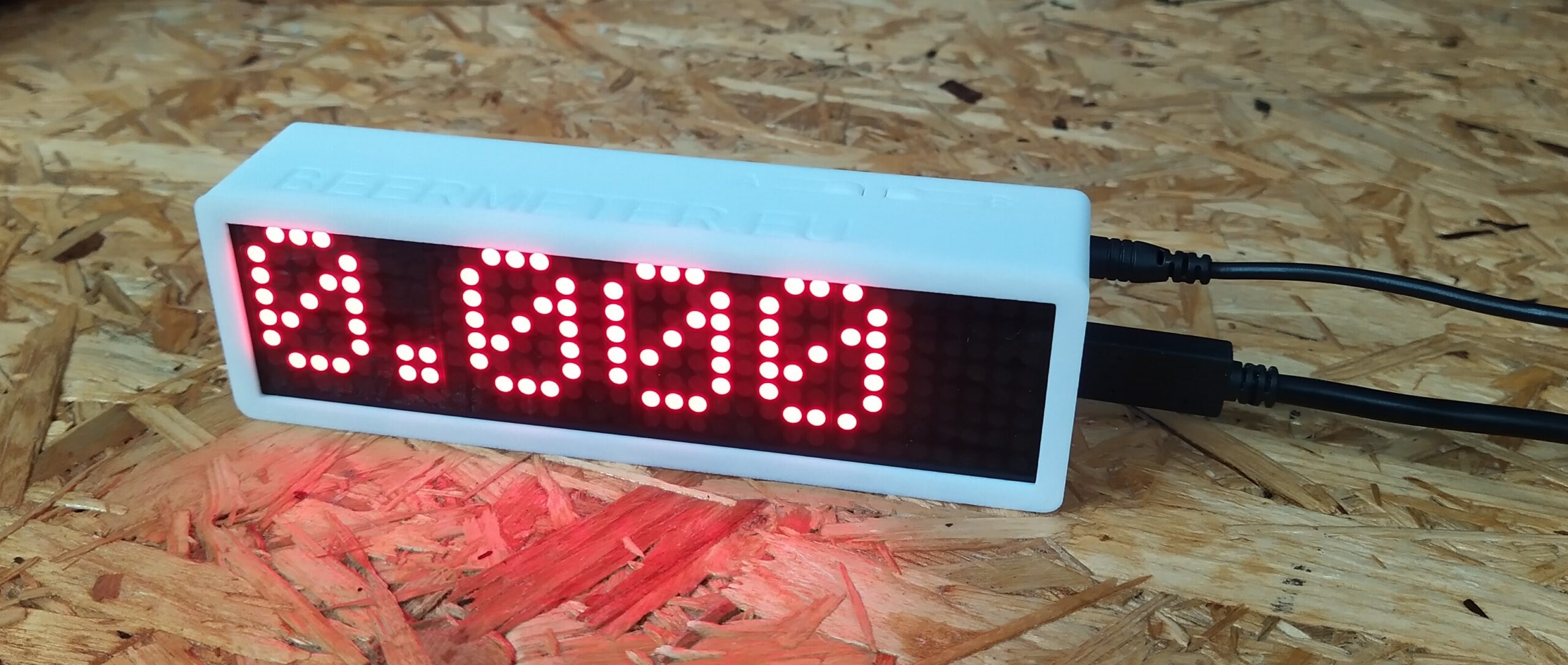

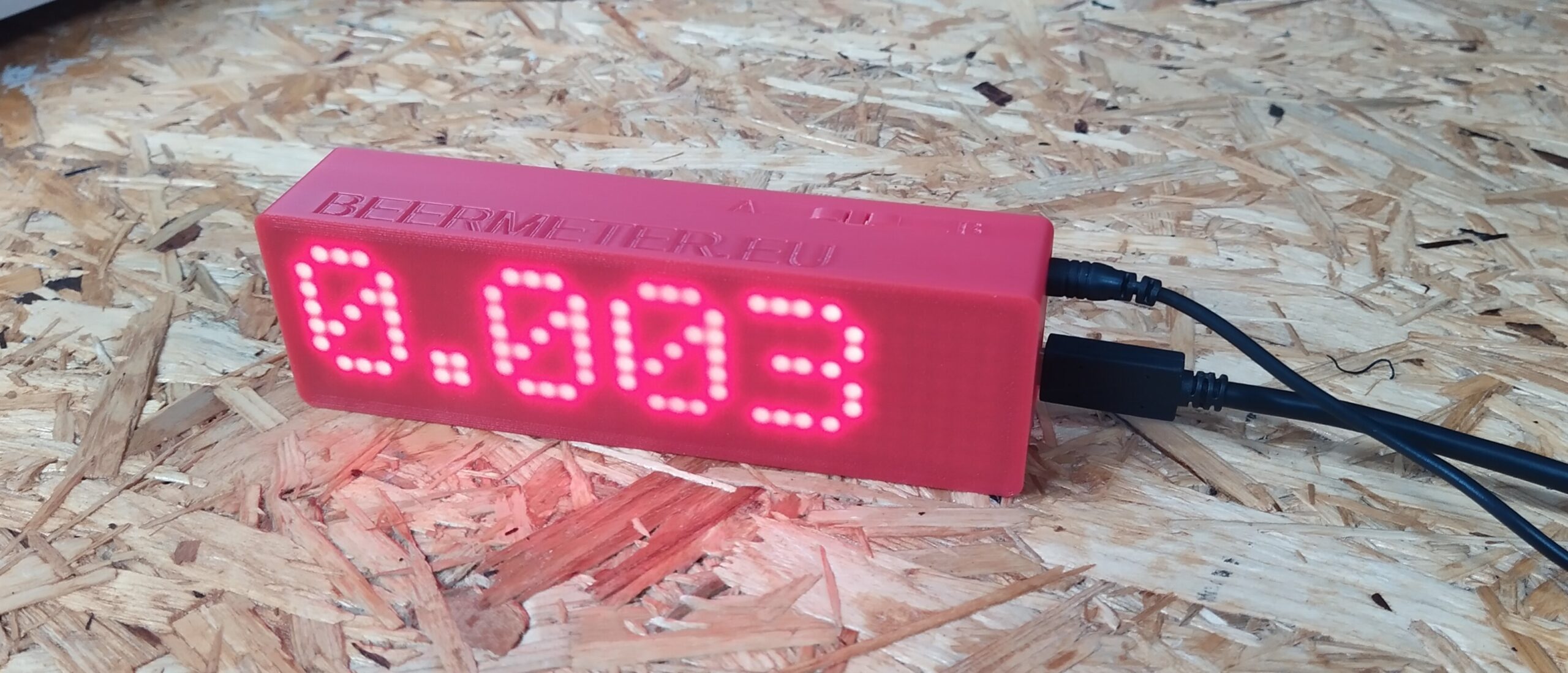

Zařízení BeerMeter slouží k orientačnímu měření spotřeby a průtoku piva, nebo jiných kapalin. Jedná se o jednoduchý průtokometr se svítícím displejem. BeerMeter je napájen pomocí konektoru USB-C, takže je možné napájet ho z běžné nabíječky, nebo třeba z powerbanky (nemá svoji vlastní baterii). Dále už jen stačí připojit průtokoměr na hadici před výčep a připojit kabelem do BeerMeteru. Průtokoměr připojovat dříve než napájení!

Na displeji se zobrazuje hodnota v litrech, nebo nalitých sklenicích (je možné nastavit objemy 0,2, 0,25, 0,3, 0,33, 0,4, pinta, 0,5, tuplák). Lze načítat hodnoty od 0,001 do 9999 l, lze nastavit počet zobrazených desetinných míst. Jedním tlačítkem lze přepnout z načepovaného objemu na zobrazení průtoku v l/h. Verze fw 1.4 umožňuje měření pro více uživatelů. V menu se navolí počet uživatelů a poté se pravým tlačítkem volí uživatel pro kterého bude aktuální výtoč napočítána. Vždy se započítává i do celkové výtoče.

BeerMeter navíc obsahuje dvě další počítadla – sezónní počítadlo count1 (ukládá se do něho hodnota z každé akce a je možné jej vynulovat) a celkové počítadlo count2 (nelze vynulovat). Tato počítadla se aktualizují při vymazání celkové výtoče.

V případě použití jiného průtokoměru je možné provést manuální, nebo automatickou kalibraci. Jas displeje lze nastavit v 11 krocích.

Naměřená data se ukládájí do trvalé paměti. Navíc je od verze 1.6 možné naměřená data odesílat prostřednictvím WiFi na coud. Je možné zvolit z nativní databáze T-REG DataShare, kde není nutná žádná registrace a stačí znát pouze sériové číslo zařízení. Případně je možné data odesílat na libovolný server, který podporuje uložení dat pomocí metody GET. Více informací o nastavení odesílání dat na cloud na samostatné stránce Odesílání dat na cloud.

---

Ovládání

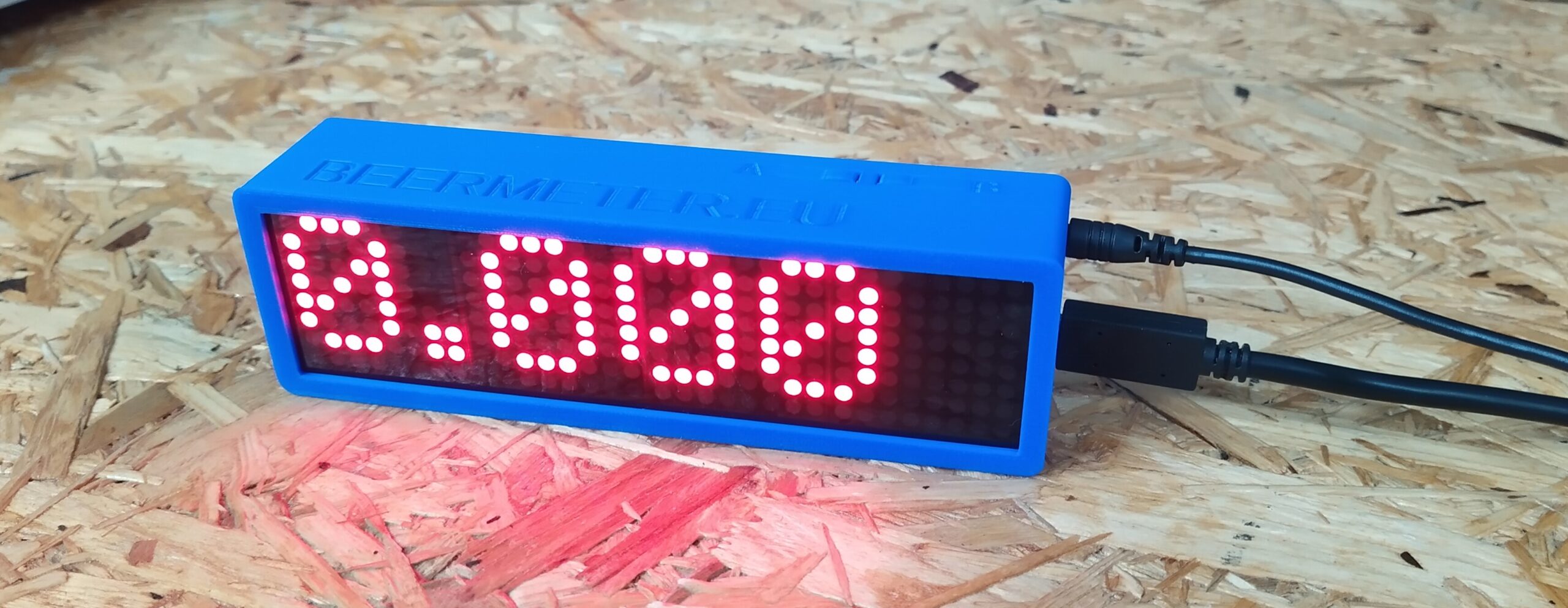

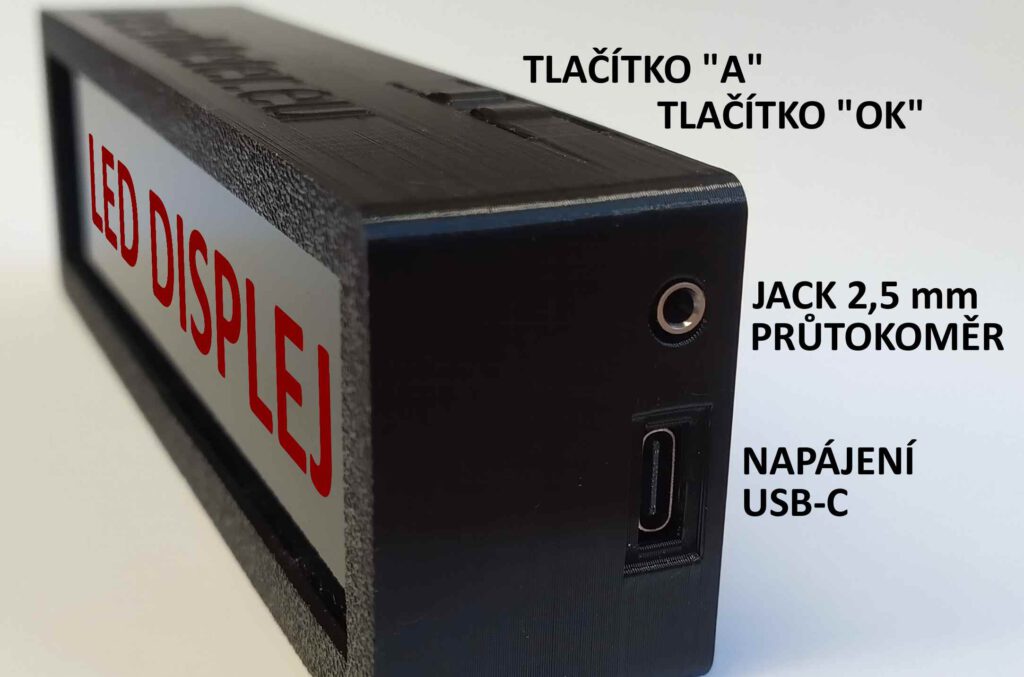

Hlavní jednotka má na čelní straně svítící matrix displej, na pravém boku je USB-C konektor sloužící k napájení (5V, 1A; běžný odběr okolo 0,2 A při intenzitě displeje 3) a konektor Jack 3,5 mm prostřednictvím kterého se připojí průtokoměr. U dodávaného průtokoměru YF-S301 výrobce deklaruje použití pro styk s potravinami. Defaultní hodnota počtu pulzů na litr je 1260. Je ale možné použít jakýkoliv jiný průtokoměr napájený 5 V s pulzním výstupem PNP (propojení signálu s GND).

Na horní straně jsou umístěna dvě tlačítka A (levé) a B/OK (pravé).
Po připojení na napájení se zobrazí nápis „BeerMeter.eu“ a zkusí se navázat spojení s WiFi. Pokud je zařízení připojeno, zobrazí se IP adresa. Pokud ne, je zobrazena informace „WiFi nepřipojena“. Poté se zobrazí celková výtoč (poslední uložená hodnota).

Krátkým stisknutím tlačítka A se přepíná zobrazení spotřeba – průtok (l/hod).
Dlouhým stisknutím tlačítka A (cca 7 sec) se vynuluje aktuální spotřeba i průtok (pro aktivního uživatele).

Krátkým stisknutím tlačítka B se přepíná aktivní uživatel (pokud je nastaven počet uživatelů v menu).
Dlouhým stisknutím tlačítka B (cca 3 sec) se přepne zobrazení na celkovou výtoč.
Dlouhým stisknutím tlačítka B (cca 7 sec) se zobrazí aktuální IP adresa zařízení.

Na hlavní obrazovce se zobrazuje aktuální celková (společná) výtoč, nebo průtok v l/hod. Pokud je v menu nastaveno více uživatelů, je možné stisknutím tlačítka „B“ přepnout aktuálního uživatele. To je indikováno zobrazením hlášky např. „U 1 🧍‍♂️“ pro prvního uživatele. Aktivní uživatel a jeho výtoč střídavě problikává.
Pokud je aktivní některý uživatel, je výtoč počítána do jeho počítadla a zároveň do společného počítadla. Pokud není aktivní žádný uživatel, je výtoč přičítána pouze do společného počítadla.

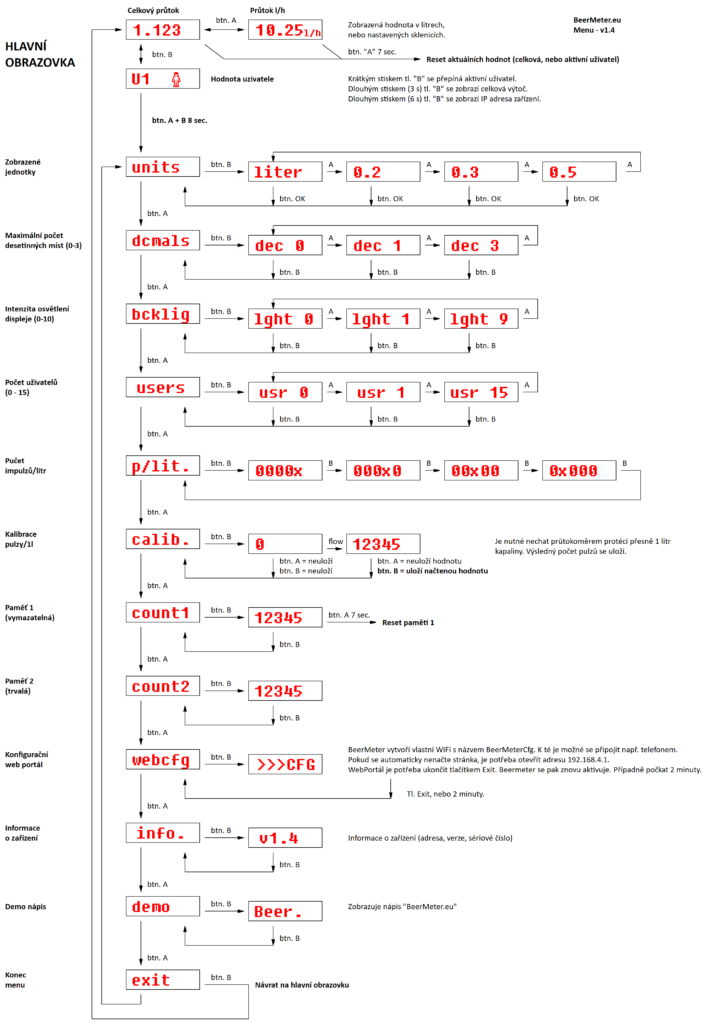

Dlouhým stisknutím obou tlačítek A a B (cca 7 sekund) se zpřístupní menu.

• units – Zobrazené jednotky (litr, sklenice o objemu 0,2, 0,3, 0,33, 0,4, pinta, 0,5, 1l).
• dcimals – Maximální počet zobrazených desetinných míst (0..3).
• bcklight – Intenzita osvětlení displeje (0 = nejtmavší, 10 = nejsvětlejší).
• users – Počet uživatelů, které je možné přepínat (0..15); 0 = žádný uživatel.
• p/liter – Počet impulzů z průtokoměru na 1 litr kapaliny (lze nastavit hodnotu 1..99999).
• calib. – Kalibrace snímače. Zaznamená počet impulzů na 1 litr kapaliny.
• count1 – Sezónní počítadlo průtoku. Hodnota se uchová i po vypnutí zařízení. Lze vymazat.
• count2 – Celkové počítadlo průtoku. Počítadlo nelze vymazat.
• webcfg – Aktivace webového konfigurátoru.
• info – Informace o průtokoměru (verze a sériové číslo).
• demo – zobrazuje běžící nápis „BeerMeter.eu“, nebo vlastní text.
• cloud – povolení odesílání hodnot na cloud (on/off)
• exit – návrat zpět na hlavní obrazovku.

Na displeji se kromě hodnot mohou zobrazovat tyto hlášky:

• FLOW! – Není připojen průtokoměr. Po připojení průtokoměru hláška sama zmizí.

Webová konfigurace – konfigurační portál

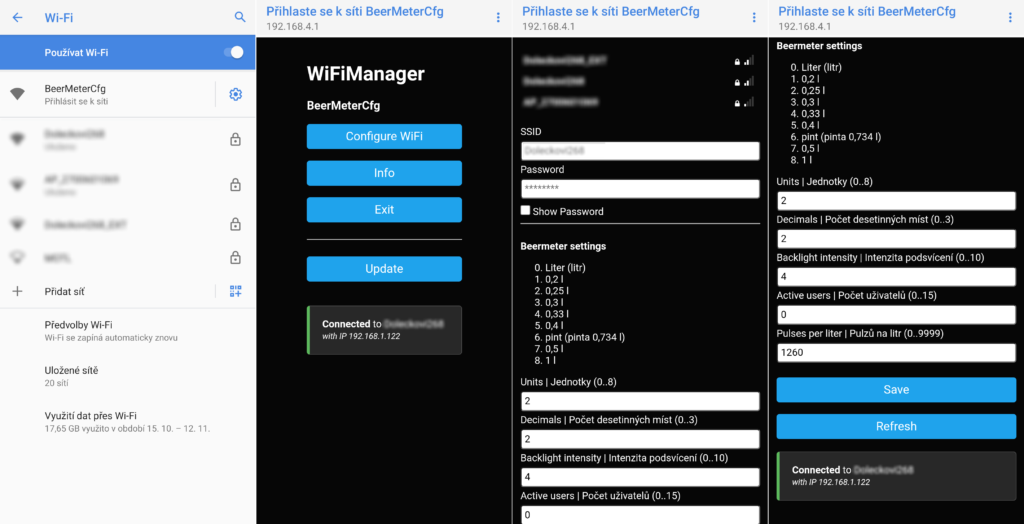

Konfiguraci je možné provést i přes konfigurační portál přístroje. Ten je v některých případech možné zapnout pouze, pokud je odpojený průtokoměr. V menu se zvolí položka „webcfg“ a potvrdí tlačítkem B. Nápis „>>>CFG“ signalizuje aktivní konfigurační portál. BeerMeter začne vysílat WiFi se jménem „BeerBeterCfg“, ke které je potřeba připojit se např. telefonem. Stránka by se měla zobrazit automaticky, pokud se tak nestane, je nutné v prohlížeči zadat adresu 192.168.4.1.*
Pokud se konfigurační portál během dvou minut neotevře, je automaticky ukončen; není možné ho manuálně ukončit tlačítkem na BeerMeteru. Ukončení je také možné tlačítkem Exit konfiguračního portálu.

*Někdy se telefon brání připojení k této WiFi protože není připojena na internet. Většinou naskočí hláška „WiFi nemá přístup k internetu“, nebo něco podobného. To nemá na nastavení žádný vliv. Hlášku stačí ignorovat a připojit se k WiFi „BeerMeterCfg“.

Stisknutím tlačítka „Config“ se přejde do nastavení. Je zde možné zařízení připojit k WiFi (ve verzi 1.4 a 1.5 není potřeba) a nastavit parametry menu. Ty je nutné uložit tlačítkem „Save“, poté se vrátit zpět do hlavní nabídky a portál ukončit stisknutím tlačítka Exit.

Ve webovém konfiguračním portálu je dále možné provést aktualizaci firmware. Viz článek Aktualizace firmware zařízení.

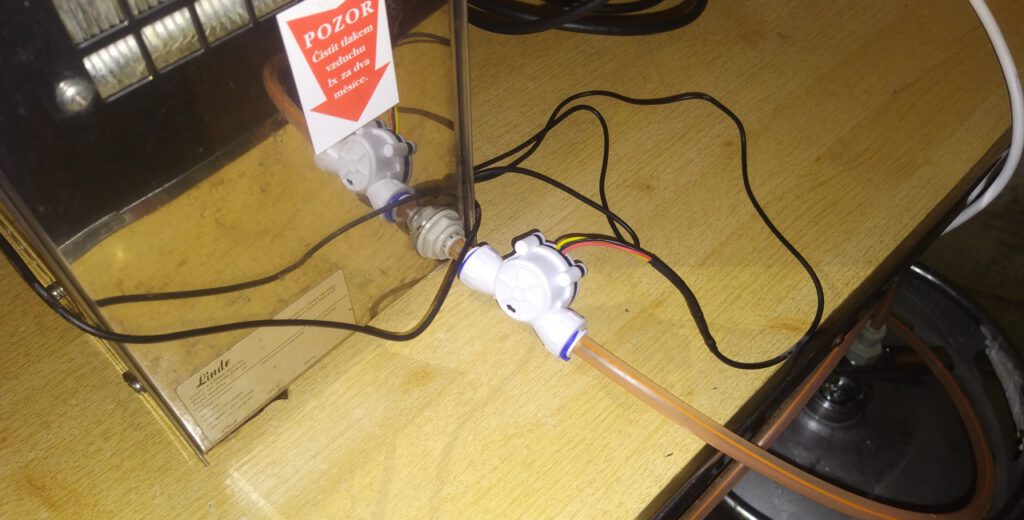

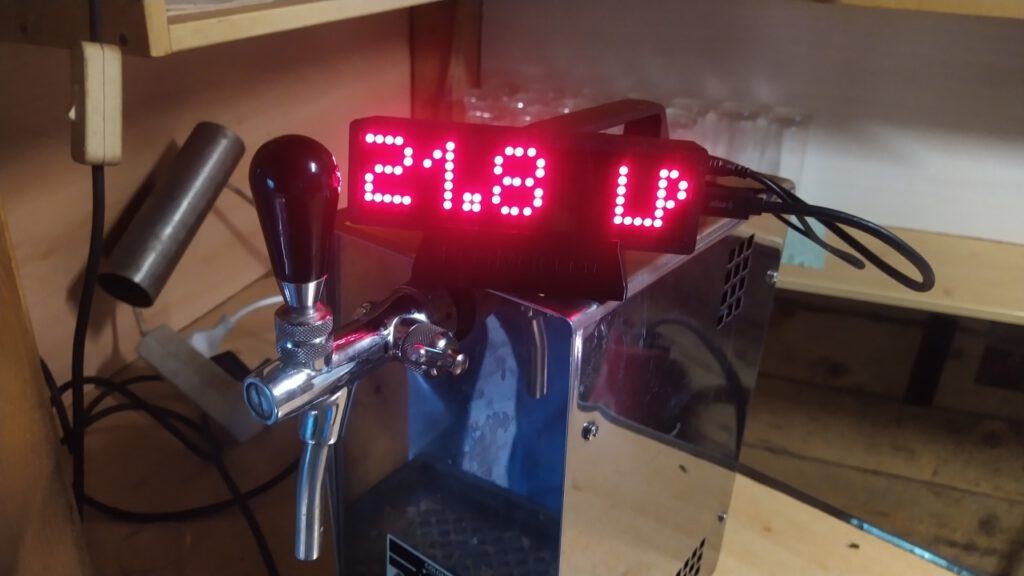

Připojení k výčepu

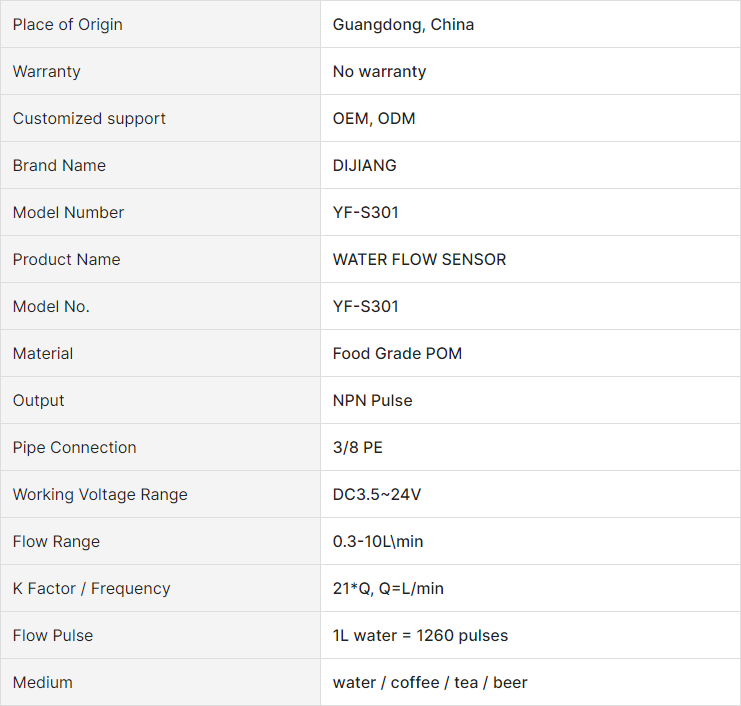

Připojení k výčepu je velice jednoduché. Průtokoměr YF-S301 (parametry) je vybaven rychlospojkami 3/8″, do kterých se hadice pouze zastrčí. Je přitom nutné dodržet směr průtoku (šipka na spodní straně). Odjištění se provede odstraněním modré pojistky, stisknutím pojistného kroužku a vytažením hadice.

Po každém použití je nutné průtokoměr opatrně propláchnout čistou vodou, aby nedošlo k jeho zalepení a tím snížení citlivosti. Pouze čistý průtokoměr má správný signál odpovídající průtoku. Průtokoměr může ovlivňovat hustota průchozí kapaliny, bubliny a podobné. Měřič je vždy přesný tak, jak je přesný průtokoměr (cca 5 %). Primárně se nejedná o laboratorní měřící zařízení, ale o orientační měřidlo. Po 30 litech piva to bývá stejně už jedno 🙂

Čas od času, ale také před každým použitím je možné provést kalibraci průtokoměru. V menu se zvolí položka „calib.“, na obrazovce se zobrazí „0“. Nyní je nutné průtokoměrem pustit přesně jeden litr kapaliny. BeerMeter načte počet impulzů z průtokoměru. Tlačítkem B se hodnota uloží. Korekci je možné provést volbou „p/lit.„, kde je možné přesně nastavit počet impulzů na jeden litr kapaliny. Po změně počtu impulzů na litr se hodnota na displeji okamžitě přepočítá.

Z výroby je vždy nastavena hodnota 1260 pulzů/litr. Zkalibrujte si prosím průtokoměr na svém výčepu.

• Menší hodnota „pulzů na litr“ znamená že BeerMeter bude počítat více.
• Větší hodnota „pulzů na litr“ znamená že BeerMeter bude počítat méně.

Sezónní počítadlo „count1“ a celkové počítadlo „count2“ ukládá hodnotu při každém vyresetování hlavního počítadla do interní paměti. Obě počítadla zobrazují počet načepovaných litrů bez desetinného místa. Počítadlo „count1“ lze vynulovat – slouží tak jako např. sezónní počítadlo. Počítadlo „count2“ není možné vynulovat a slouží tak jako celkové počítadlo načepovaných litrů (maximální zobrazená hodnota je 99999 l).

Aktuální načepovaná hodnota se také ukládá jednou za 5 minut do paměti. Je to kvůli nenadálému vypnutí během akce (všichni víme, jak to někdy vypadá). Tak aby nedošlo k úplné ztrátě aktuálně načepované hodnoty. Po spuštění je načtena poslední uložená hodnota – tu je možné vynulovat dlouhým stiskem tlačítka „A“.

Základny

K BeerMeteru je možné dokoupit několik typů základen/stojánků.
Stojánek „Base1″ je pevný a otáčí Beermeter cca 10° nahoru. Hodí se tedy na položení na stůl, výčep apod.

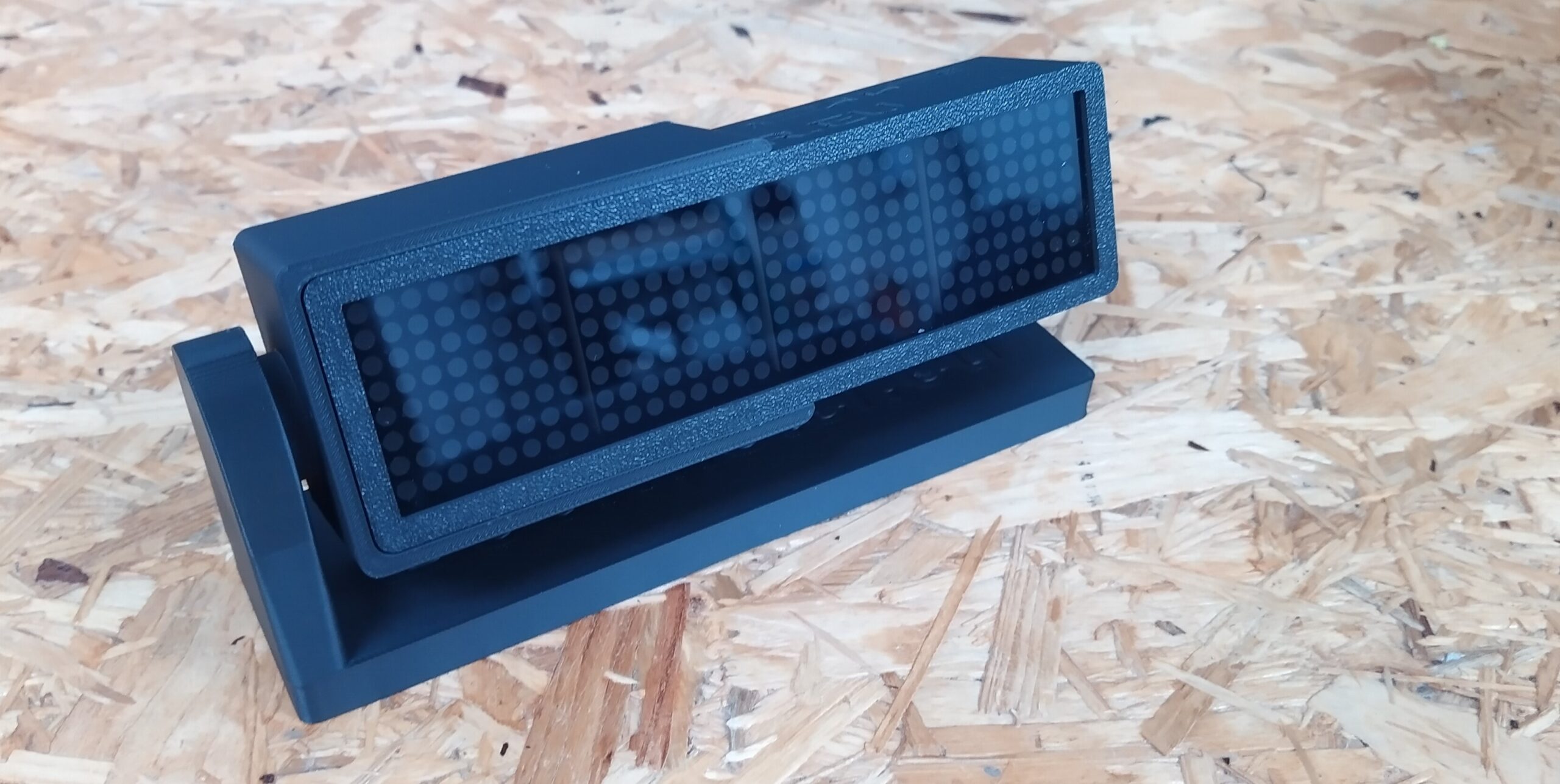

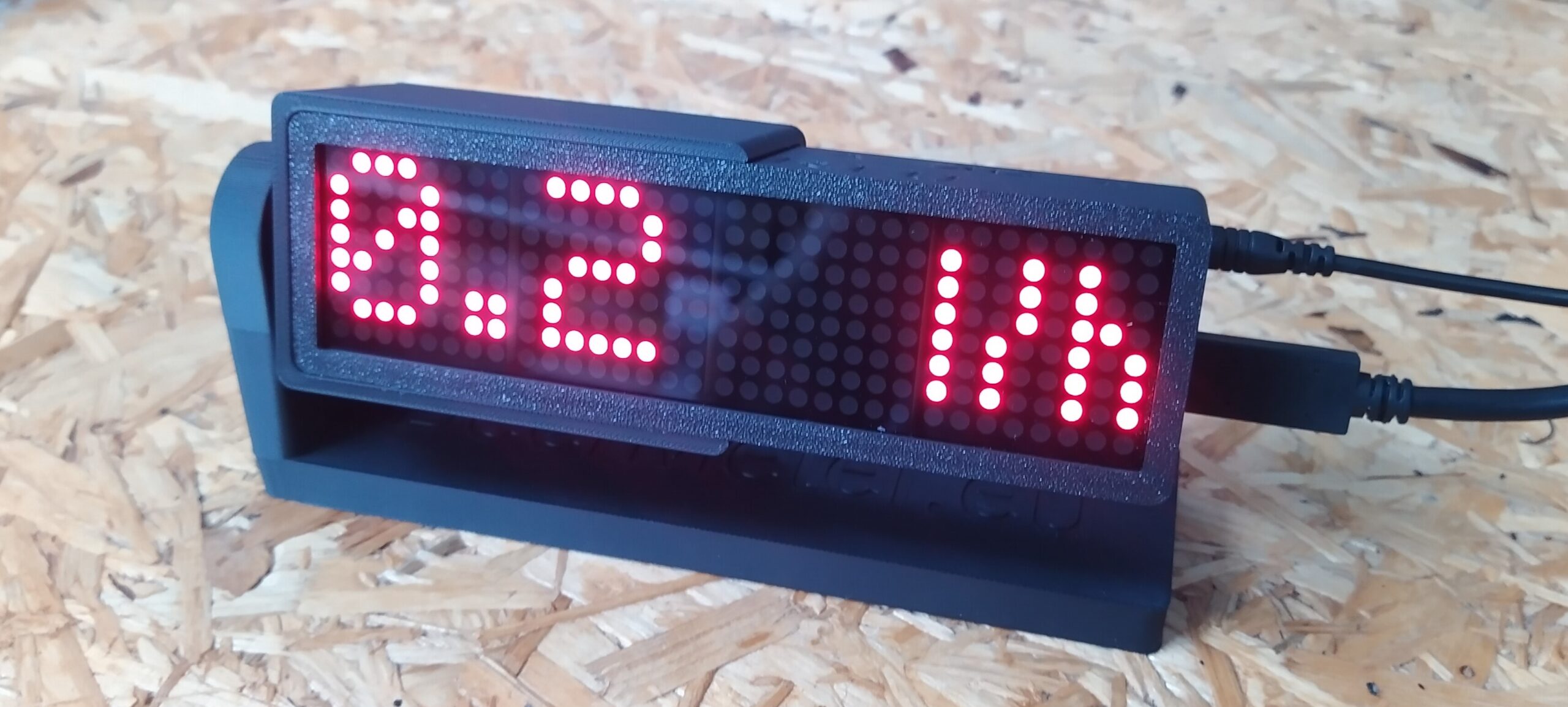

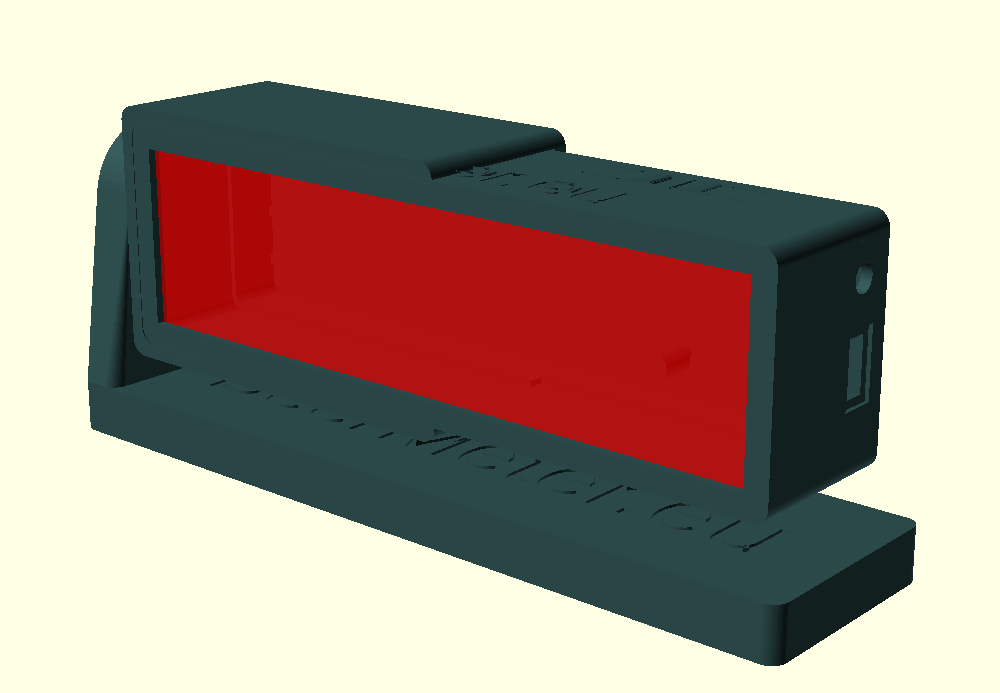

Stojánek „Base2“ je otočný s pevnou základnou. Je možné ho položit na stůl, nebo třeba přilepit na zeď. Samotný Beermeter je pak možné libovolně natočit. Ve spodní části je dírka na zaaretování šroubem (není většinou potřeba).

V základnách je BeerMeter položen, případně přilepen dodávanou oboustrannou lepící páskou.

Uživatelské úpravy

BeerMeter je možné objednat s vlastním nápisem na krytu přístroje. Je možné zvolit libovolný nápis o délce cca 15 znaků (může obsahovat háčky a čárky). Stejný text se zobrazí při zapnutí BeerMeteru (standardně je tam rolující nápis BeerMeter.eu) a v položce „demo“ v menu. Nápisy na displeji mohou obsahovat diakritiku a je možné je změnit ve webovém konfiguračním portálu.

Do poznámky k objednávce je nutné zadat text na krytu.

Takto upravený BeerMeter je vždy na objednávku a dodací lhůta je lehce delší než u skladových položek (kvůli nutnosti tisku krytu).

Objednávky

Objednávku zařízení a příslušenství je možné provést na webu T-REG.CZ.

Chtěli byste hodiny v podobném designu? Není problém, mrkněte na Matrix Clock.

BeerMeter má tělo tisknuté na 3D tiskárně z ekologického plastu PLA 🍃 Kvalita tisku samozřejmě nenahrazuje vstřikolis, omluvte tedy drobné nedokonalosti dané použitou technologií. Snažím se ale vždy o co nejlepší kvalitu tisku.

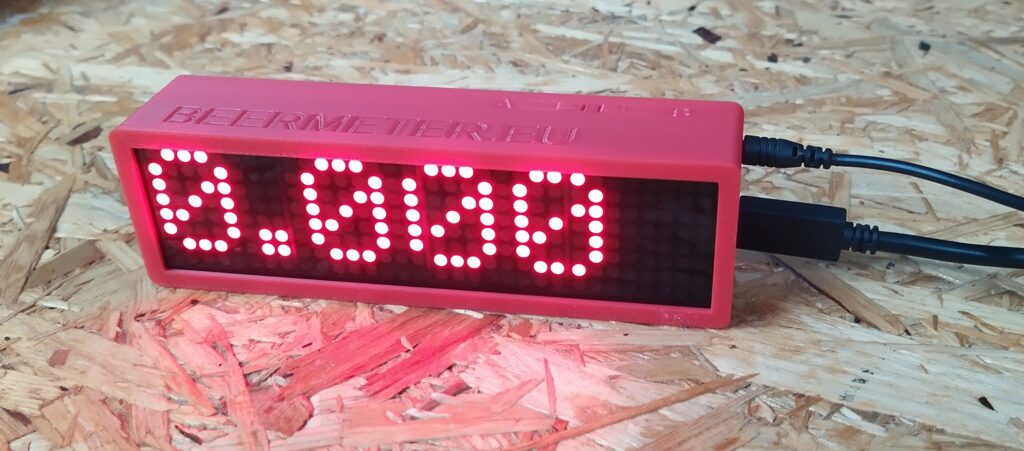

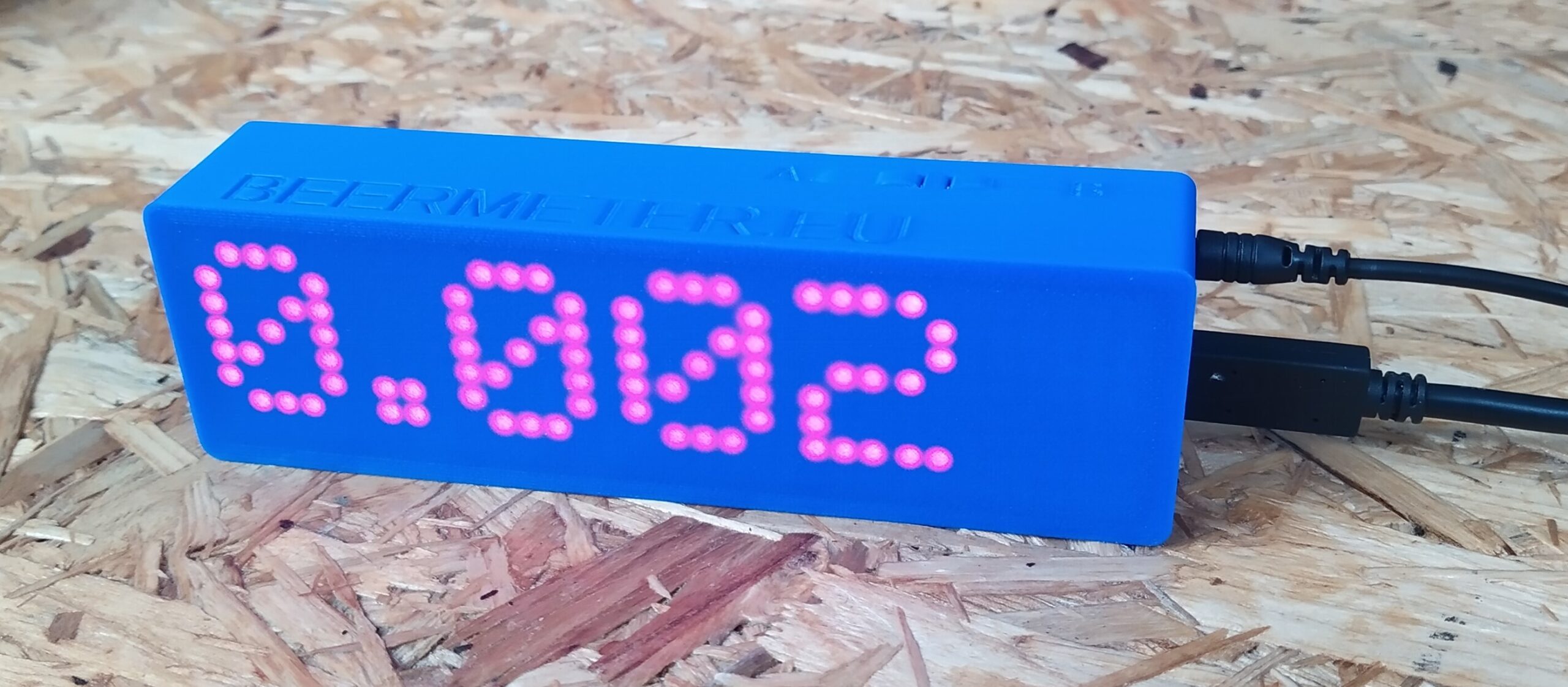

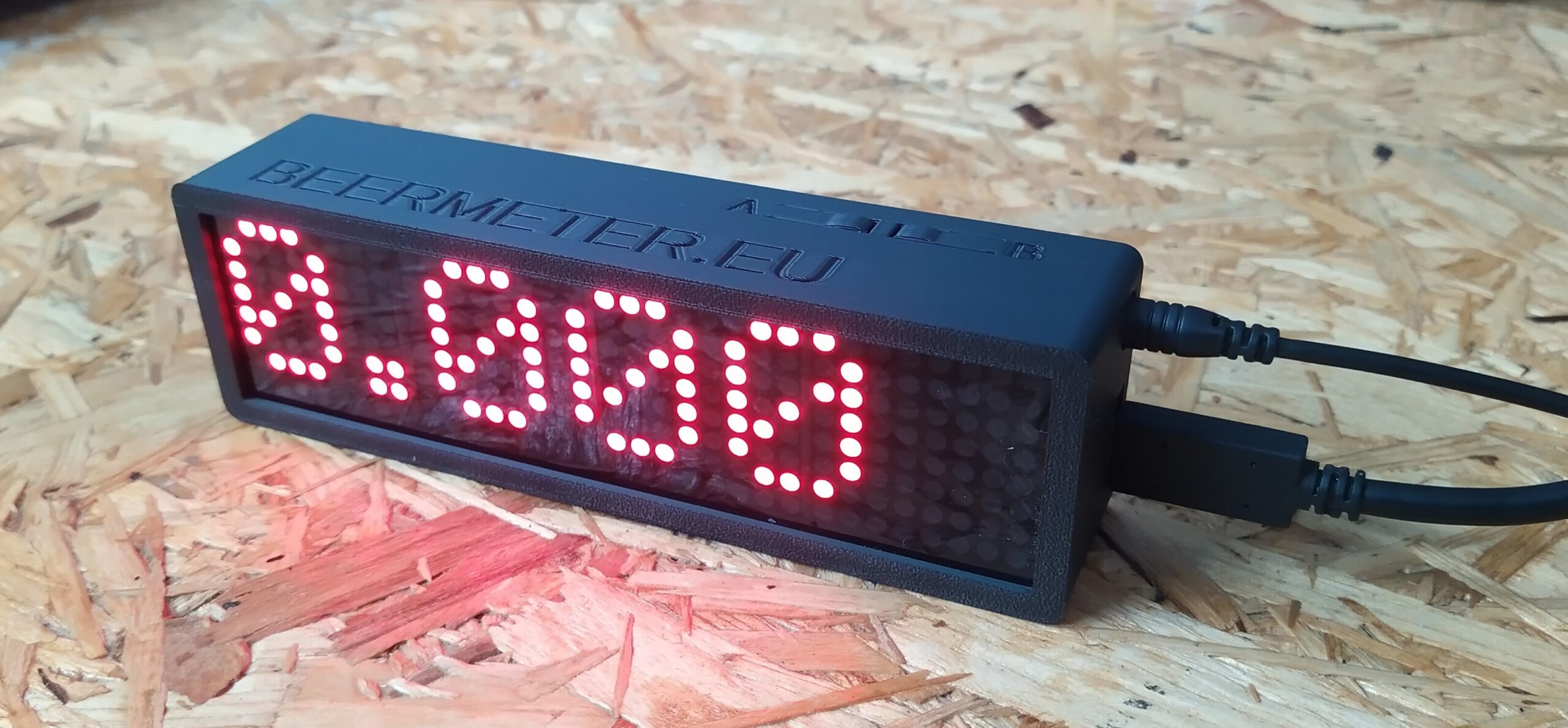

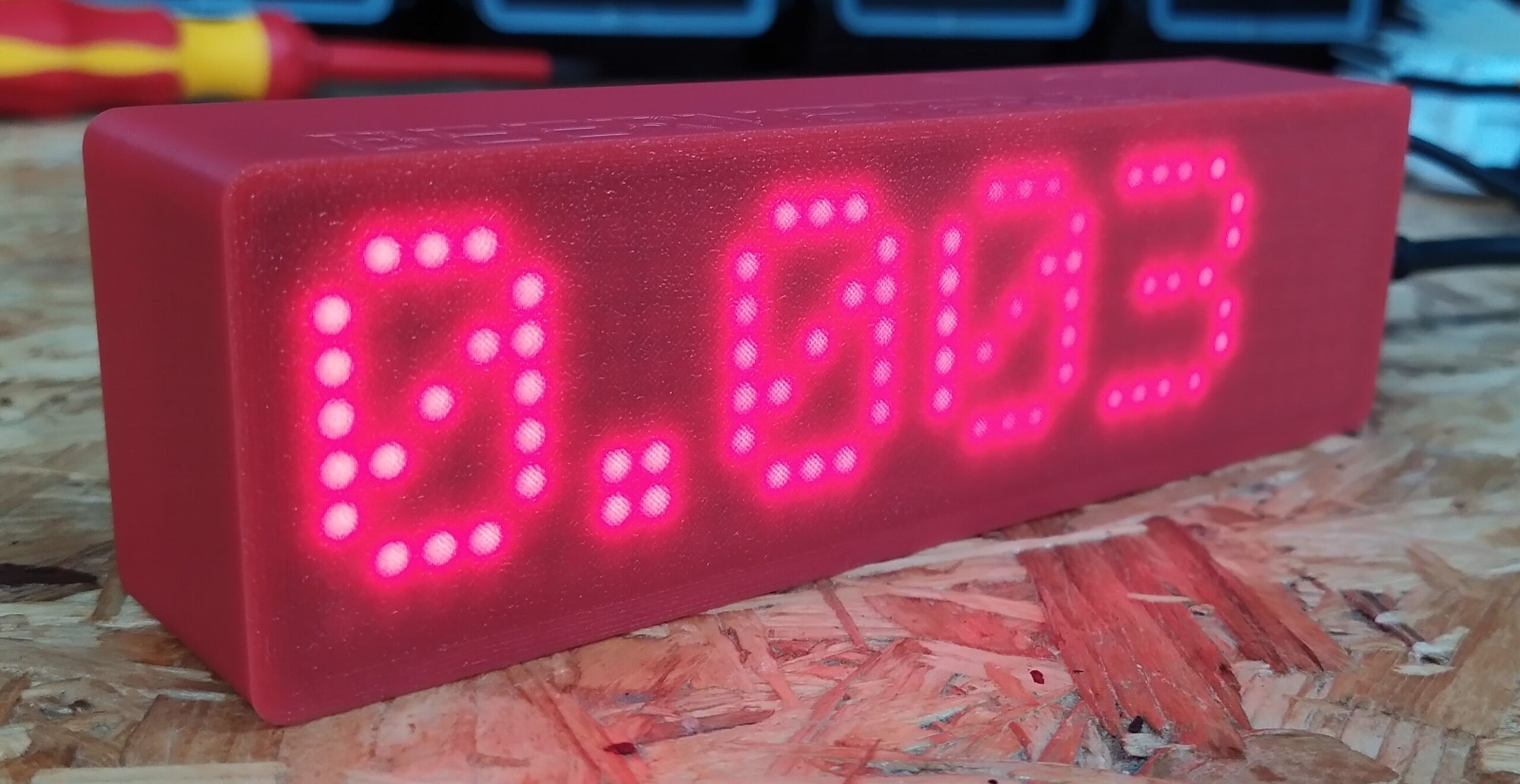

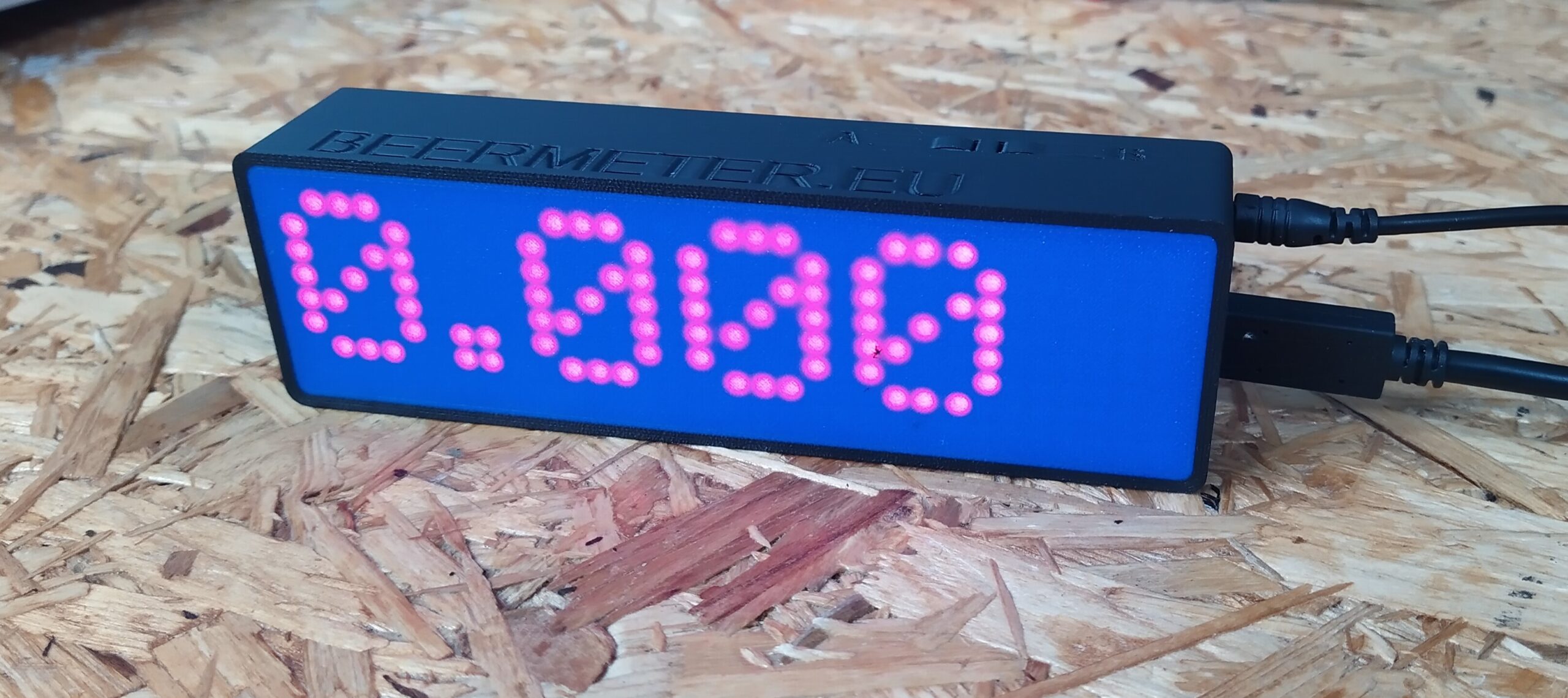

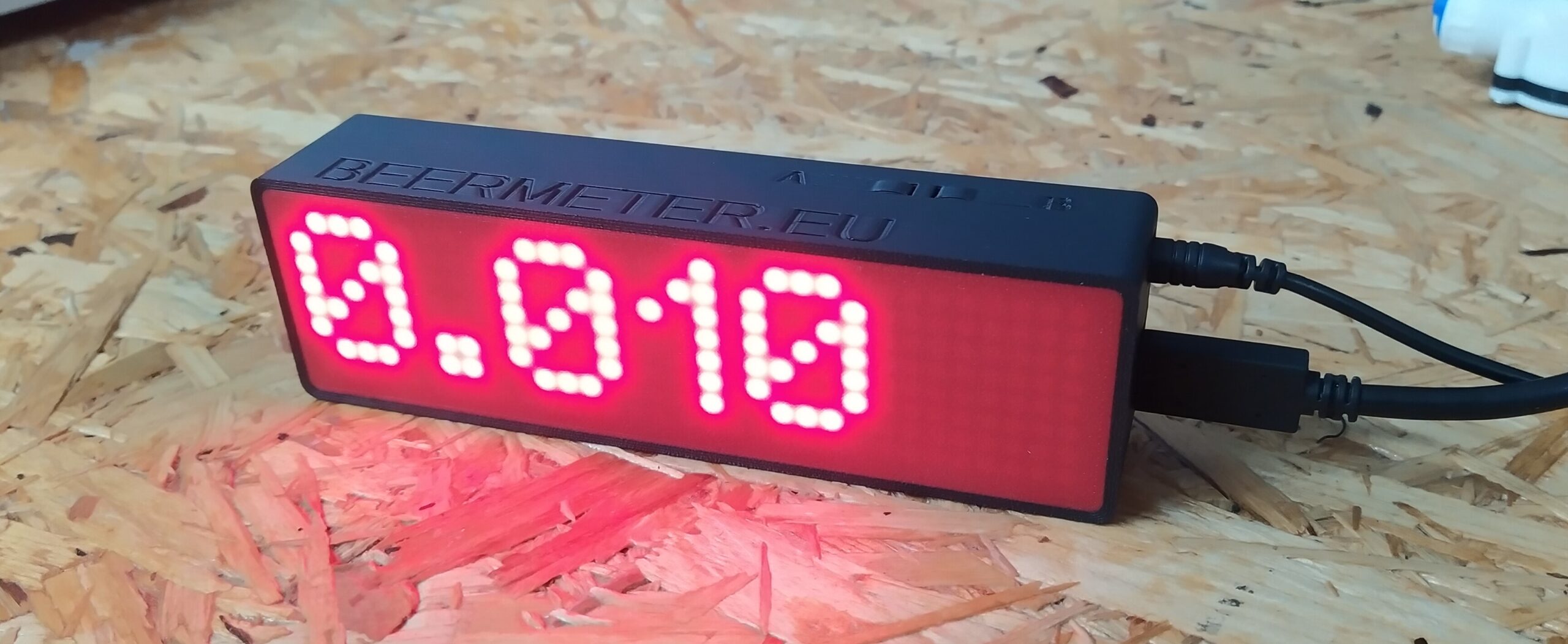

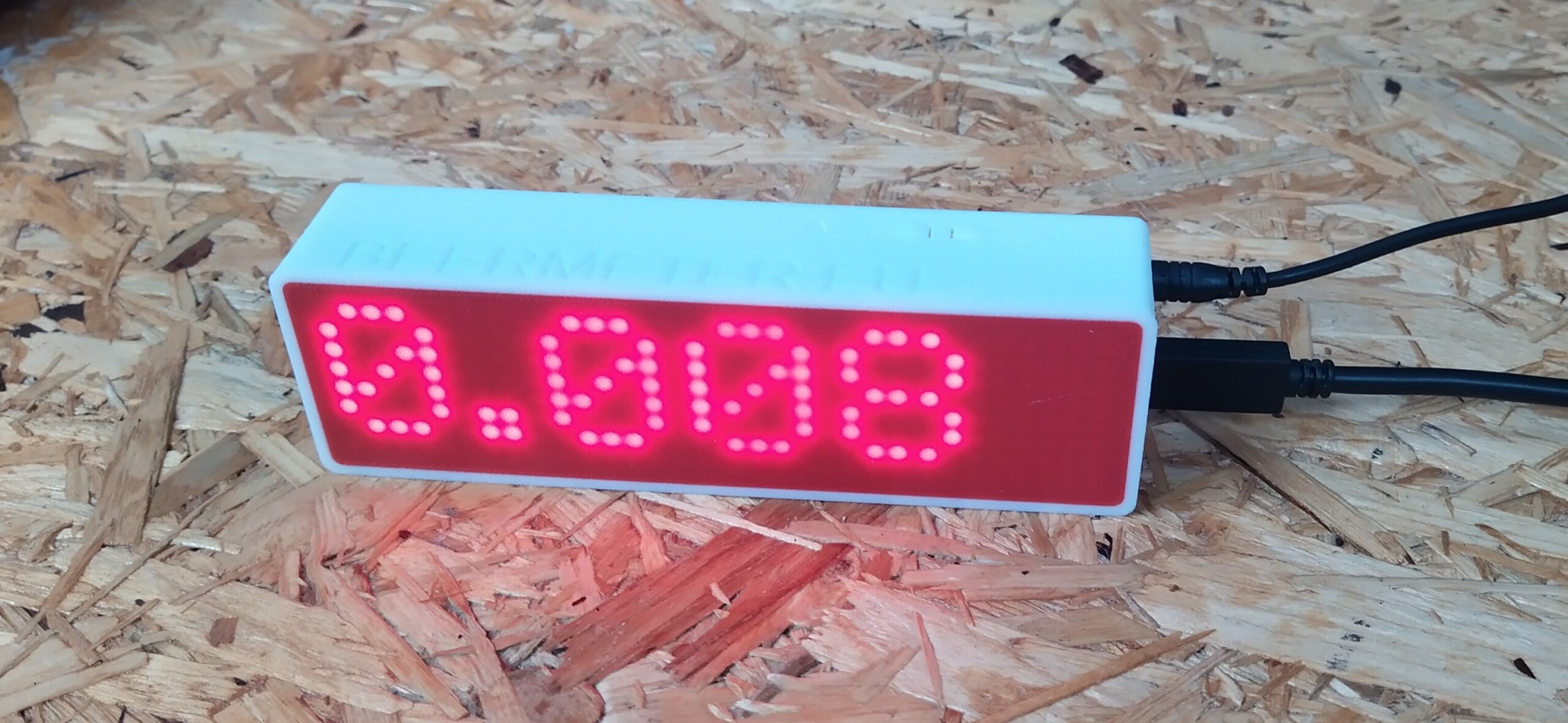

Je možné zvolit z několika barevných provedení dle aktuální nabídky, nebo na objednávku.
Možné barevné varianty, viz eshop. Případně je možné vytvořit jiné barevné provedení na zakázku.
K BeerMeteru je dodáván průtokoměr a manuál. Vždy doporučuji provést kalibraci na konkrétní průtokoměr.

Návod k použití ke stažení zde (verze firmware 1.5). Starší návody a více o verzích zde.

• Napájení: 5 V (USB-C), odběr max. 1 A (5 W), běžně okolo 0,2 A (při intenzitě displeje 3)
• Rozměry: cca 15 x 3 x 4 cm, plastový kryt 3D tisk z PLA (různé barvy)
• Krytí: IP2x
• Provozní podmínky: Teplota 5 – 30 °C, vlhkost do 80% nekondenzující. Chránit před deštěm. Nevystavovat nadměrným teplotám a přímému slunečnímu záření.
• Aktuální verze FW.: 1.6.
